Kimberlym Tábata Pesch Vieira¹ (kimberlymtabata@gmail.com)

1. Geoambiente S.A.

Resumo

O presente trabalho descreve a aplicação da análise faciológica, técnica da geologia sedimentar, na otimização da descrição de solos em liners em investigações ambientais. O objetivo desta aplicação é reduzir as subjetividades e facilitar a interpretação geológica, tornando a correlação entre sondagens mais eficaz em etapas posteriores. O método consiste na definição de fácies a partir das características físicas das unidades: textura, estrutura e composição; com a definição de unidades com padrões reconhecíveis em sondagens da mesma área, promovendo a economia de tempo em campo. O estudo de caso, realizado com 26 sondagens, possibilitou a caracterização de sete fácies distintas, posteriormente correlacionadas a depósitos sedimentares fluviais recentes e solo de alteração de rocha in situ. A abordagem estruturada na descrição de solo contribuiu para uma rápida interpretação do contexto local e distribuição das unidades, norteando a posterior execução de ensaios físicos para validação das unidades hidroestratigráficas e modelo conceitual.

Palavras-Chave: Descrição de solo; Unidade Hidroestratigráfica; Modelo Conceitual.

Abstract

This study describes the application of facies analysis, a sedimentary geology technique, to optimize soil description in liners during environmental investigations. The objective of this approach is to reduce subjectivity and enhance geological interpretation, thereby improving the effectiveness of borehole correlation in subsequent stages. The method consists of defining facies based on the physical characteristics of the units: texture, structure, and composition; establishing units with recognizable patterns in boreholes within the same area and promoting time efficiency during fieldwork. The case study, conducted using 26 boreholes, enabled the characterization of seven distinct facies, which were subsequently correlated with recent fluvial sedimentary deposits and in situ weathered bedrock. The structured approach to soil description contributed to a rapid interpretation of the local geological context and unit distribution, guiding the subsequent execution of physical tests for validation of hydrostratigraphic units and conceptual model.

Keywords: Soil description; Hydrostratigraphic unit; Conceptual model.

1. Introdução

É consenso entre os geólogos que um mesmo afloramento, ou uma simples amostra de mão, pode ser descrito diferentemente, a depender de quem está encarregado da atividade, sua formação e vivência. A subjetividade cresce conforme se aumenta a escala, como no caso de um conjunto de amostras de solo em liners, onde se perdem os contatos laterais e a variação vertical pode ser comprometida por compactação ou perda de solo.
Para não atrasar o trabalho de campo, uma vez que as atividades de medição de compostos orgânicos voláteis (VOC) e coleta de alíquotas para análises químicas demandam tempo, por vezes a descrição e caracterização das unidades estratigráficas é posta em segundo plano. Outras vezes, a descrição é preterida pela falta de afinidade do profissional com as nuances e termos comumente utilizados no preenchimento de fichas, sendo feita de qualquer modo apenas para cumprir essa etapa.

Para otimizar a atividade de descrição do solo, além de facilitar a correlação na hora da confecção de perfis da área e correlação com a geologia local, propõe-se neste trabalho a utilização da análise faciológica, técnica da geologia sedimentar, que define unidades chamadas de fácies, as quais são usadas para identificar e correlacionar camadas semelhantes em sondagens da mesma região investigada.

Classicamente, ao definir uma fácies, utiliza-se códigos para identificá-las, sendo assim, quando essa unidade “reaparece” no mesmo perfil ou em outra sondagem da mesma área, pode-se somente indicar seu código e a descrição estará feita, faltando apenas relatar características específicas que não constam na descrição geral da unidade. Para tanto, é indicado que apenas uma pessoa fique responsável pela descrição inicial de uma área, categorizando as unidades conforme vão aparecendo e criando as legendas e códigos para elas, que vão conter uma descrição detalhada e abrangente de cada fácies e o código único que representa aquela unidade.

É fortemente indicado que o profissional responsável seja um geólogo, respeitando sua atribuição técnica, ou geocientista com experiência em geologia, pedologia e ambientes deposicionais. A partir de uma quantidade robusta de pontos, e munido desse “gabarito”, um profissional fora das geociências consegue seguir com a atividade, apenas correlacionando as unidades existentes e suas peculiaridades e adicionando, se necessário, novas unidades pontuais.

2. Materiais e Método

A análise faciológica, ou análise de fácies, consiste na individualização de unidades (fácies) a partir de suas características físicas: i) textura; ii) estrutura e iii) composição (Walker, 1992). A definição de uma fácies permite certa variação, sempre mantendo a aderência às suas características principais, sobretudo no que diz respeito à textura.

Seguindo o modelo de Miall (2006), uma opção para codificar as fácies é: primeira letra em maiúsculo correspondente ao tamanho do grão predominante (ex.: A para Areia; S para Silte; e C para Argila, do inglês Clay); seguida por mais uma ou duas letras minúsculas, indicativas das texturas ou estruturas encontradas (ex.: mg para textura muito grossa; l para estrutura laminada). Estruturas de cimentação, crostas de ferro e variações de cor por oxidação devem ser sempre relatadas, mas usadas com cautela para diferenciar fácies, uma vez que tais características nem sempre seguem os limites de unidades e são desenvolvidas posteriormente à deposição (i.e. intemperismo ou diagênese).

As mínimas características consideradas para definir e descrever as fácies deste estudo são apresentadas no Quadro 1.

Quadro 1 – Características utilizadas na descrição de fácies

Nesse estudo, para a descrição de solo e demais atividades, foram realizadas sondagens mecanizadas pelo método direct push com amostragem de solo de perfil completo com utilização de liners (Riyis et al., 2019). O método permite obter amostras contínuas contemplando todos os horizontes do solo, mesmo abaixo do nível d’água.

3. Discussão dos Resultados

Para exemplificar a aplicação da análise de fácies na investigação ambiental, foi aplicada a técnica na descrição de solo de 26 sondagens com amostragem de perfil completo, totalizando 130,8 metros, distribuídas em área total de 660 m² e realizadas no período de seis dias. Vale ressaltar que junto à atividade de descrição do solo, foram realizadas medições de VOC (a cada 20 cm), coleta de alíquotas para análises químicas e físicas, além da coordenação das atividades das equipes de sondagem.

Ao final do trabalho foram caracterizadas sete fácies (Quadro 2), as quais se encontram ilustradas no Quadro 3.

Quadro 2 – Empilhamento das fácies descritas em campo e interpretações correspondentes

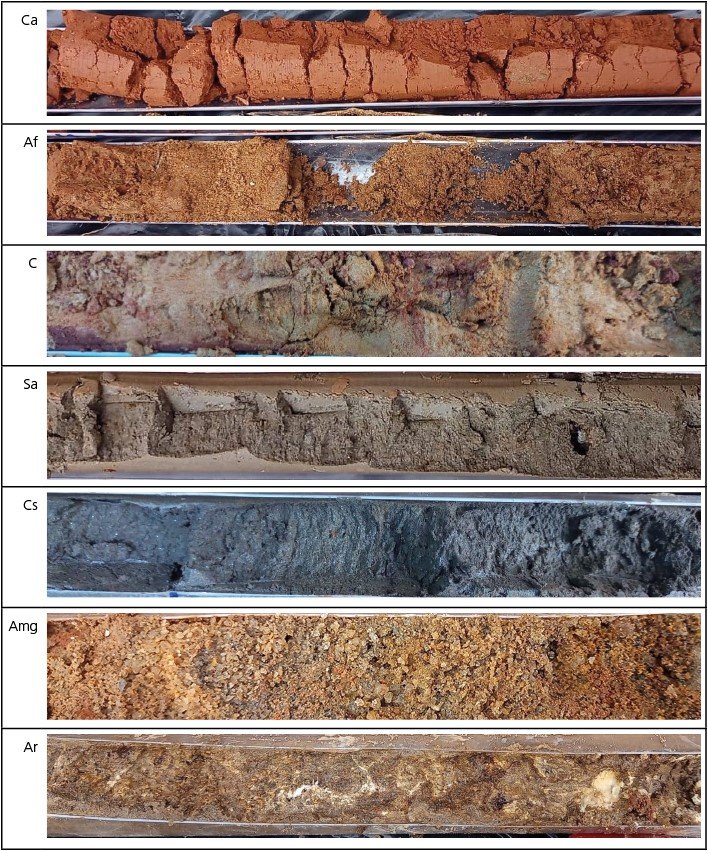

Quadro 3 – Registro fotográfico das fácies descritas

Dessas fácies, seis foram correlacionadas como solo transportado, com desenvolvimento solo (pedogénese) sobre depósitos sedimentares; enquanto uma unidade foi caracterizada como solo de alteração, sendo proveniente do intemperismo in situ do embasamento. Essa caracterização foi realizada em campo com base no contexto geológico local (área lindeira a curso fluvial) e na composição textural e composicional dos depósitos.
Posteriormente a caracterização foi validada com a Geologia regional, sendo as primeiras fácies correspondendo à depósitos sedimentares recentes, com pouco a moderado transporte (composição com minerais instáveis); e a última proveniente de alteração de rocha metamórfica do Complexo Juiz de Fora. Correlacionando os perfis das sondagens foi possível identificar a continuidade das unidades (fácies) e suas transições, condizentes com variações do ambiente deposicional (Figura 1).

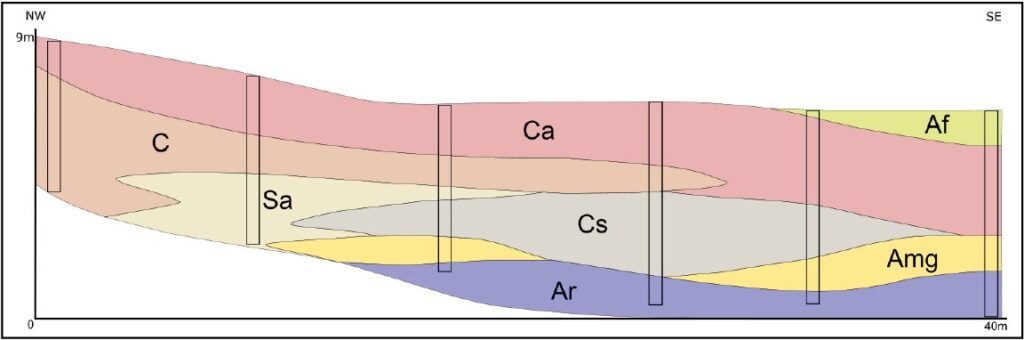

Figura 1 – Seção esquemática da área com as fácies descritas. Fonte: elaborado pela autora (2025)

A caracterização final das unidades e definição do modelo conceitual considerou, além das descrições de campo, os resultados dos ensaios físicos realizados em laboratório, como exemplo a análise granulométrica (Tabela 1). Por mais detalhada que seja a descrição em campo, é indicado realizar ensaios em campo e/ou laboratório de todas as unidades identificadas para validar as descrições e obter as características físicas dessas para etapas posteriores do gerenciamento.

No presente caso a análise de fácies foi realizada quase em sua totalidade em unidades de origem sedimentar, mas cabe destacar que a técnica também é aplicável, além do solo, sedimento e rochas sedimentares, para rochas e alterações de rochas ígneas e metamórficas, que por vezes constituem todo o perfil avaliado. As características que devem ser observadas em rochas ígneas e metamórficas ortoderivadas (metamorfismo de rochas ígneas), são: texturas primárias e assembleia mineral, como exemplificado no trabalho de Ulbrich et al., 2001. Já com rochas metamórficas paraderivadas (metamorfismo de rochas sedimentares), a descrição de fácies segue o mesmo modelo deste trabalho. Nesse caso, deve-se considerar as características do protólito, com atenção a feições metamórfica que se desenvolvem igualmente em diversas unidades.

4. Conclusões

Muito além de distinguir uma camada de fluxo ou armazenamento apenas por ser areia ou argila, cabe compreender e relatar as variações laterais de camadas, por vezes graduais; as estruturas presentes que podem favorecer um fluxo preferencial, como fraturas, raízes e acamamentos; a presença de minerais ou indicações de fluxos de água; transições abruptas ou graduais; entre outros. Esses aspectos são essenciais para uma caracterização hidroestratigráfica precisa, pois são condicionantes do fluxo subterrâneo, afetando a dispersão de contaminantes e a efetividade de estratégias de remediação. Ignorar tais detalhes pode levar a interpretações equivocadas do meio físico, comprometendo o modelo conceitual da área.

A adoção de uma abordagem estruturada na descrição de solos, como a análise faciológica, otimiza a correlação entre unidades de diferentes pontos amostrados e facilita a interpretação geológica. A partir da correta identificação das unidades e suas transições, em conjunto com a caracterização física por meio de ensaios de campo e laboratório, obtêm-se unidades hidroestratigráficas robustas, resultando em modelos conceituais confiáveis. Como destacado por Suthersan et al. (2015), um investimento inicial em caracterização detalhada pode gerar economia significativa nas etapas subsequentes do monitoramento e remediação ambiental.

5. Referências

MIALL A. D. The Geology of fluvial deposits: sedimentary facies, basin analysis, and petroleum geology. 4 ed. Berlim: Springer Berlin Heidelberg, 2006. DOI: doi.org/10.1007/978-3-662-03237-4.

RIYIS, M. T.; ARAKAKI, E.; RIYIS, M. T.; GIACHETI, H. L. A importância da amostragem de solo de perfil completo (ASPC) para a investigação de alta resolução em áreas contaminadas. Águas Subterrâneas, v. 33, n. 4, 2019. DOI: 10.14295/ras.v33i4.29735.

SUTHERSAN, S.; QUINNAN, J.; WELTY, N. The New ROI: Return on Investigations by Utilizing Smart Characterization Methods. Groundwater Monitoring & Remediation, v. 35, n. 3, p. 25-33, 2015. DOI: doi.org/10.1111/gwmr.12118.

ULBRICH, H.; VLACH, S. R. F.; JANASI, V. A. O mapeamento faciológico em rochas ígneas plutônicas. Revista Brasileira de Geociências, v. 31, n. 2, p. 163-172, 2001. DOI: 10.25249/0375-7536.2001312163172.

WALKER R. G. Facies, facies models and modern stratigraphic concepts. In: WALKER R. G.; JAMES N. P. (Eds.), Facies models: Response to sea level changes. 2 ed. Stittsville: Geological Association of Canada, 1992. p. 1-14. ISBN 0-919216-49-8.
